فرن تدفق الهواء الأفقي مقابل فرن تدفق الهواء العمودي

في الإنتاج الصناعي، ليس من غير المعتاد أن يتم ضبط فرنين على نفس درجة الحرارة تمامًا لتقديم نتائج تجفيف أو معالجة مختلفة بشكل ملحوظ عند معالجة نفس النوع من قطع العمل. قد تلبي إحدى الدفعات التجانس المطلوب، بينما قد تحتوي دفعة أخرى على مناطق غير جافة تمامًا أو أجزاء ذات معالجة غير متناسقة.

عند اختيار المعدات، غالبًا ما يركز المشترون على المواصفات الأساسية مثل درجة حرارة التشغيل القصوى وحجم الغرفة، مع إغفال عامل رئيسي: اتجاه تدفق الهواء. يؤثر مسار الهواء الساخن وطريقة ملامسته لقطع العمل بشكل مباشر على نقل الحرارة وانتظام درجة الحرارة، مما يؤثر بدوره على إنتاجية المنتج وكفاءة الإنتاج.

تقارن هذه المقالة أفران تدفق الهواء الأفقي والرأسي من حيث مبادئ التشغيل والتطبيقات المناسبة والأداء. الهدف هو مساعدتك في اختيار فرن تجفيف صناعي يتوافق مع متطلبات العملية الفعلية لديك.

1. ما هوفرن تدفق الهواء الأفقي?

1.1 كيف يعمل دوران الهواء الساخن الأفقي

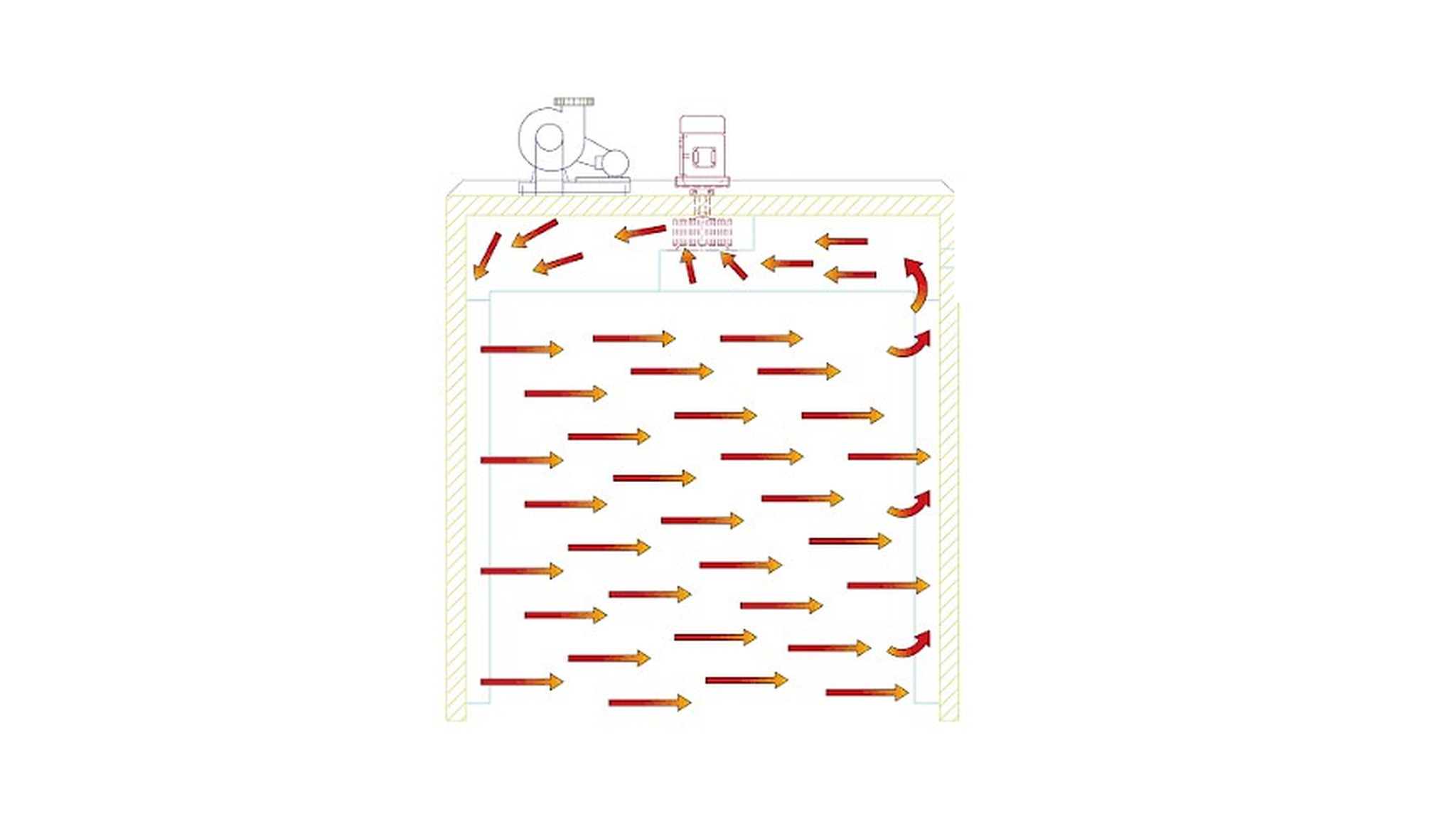

يستخدم فرن تدفق الهواء الأفقي مروحة لدفع الهواء الساخن أفقيًا عبر غرفة العمل. يقوم التصميم الشائع بتزويد الهواء من جانب واحد وإعادته من الجانب الآخر. تستخدم بعض الطرز إمداد الهواء من كلا الجانبين مع تجميع الهواء الراجع في الخلف. تساعد لوحات التوجيه الداخلية وألواح توزيع الهواء المثقبة على إنشاء نمط تدفق هواء أفقي ثابت بين الرفوف.

يقوم هيكل توزيع الهواء في جانب العرض بإعادة توزيع الضغط لتقليل سرعة الهواء المحلية المفرطة وتقليل المناطق الميتة. توجد قناة الهواء الراجع عادةً على طول جدار جانبي أو في الجزء الخلفي من الحجرة، مما يؤدي إلى سحب الهواء مرة أخرى إلى قسم التسخين بحيث يمكن إعادة تسخينه وإعادة تدويره.

يعتمد انتظام تدفق الهواء الفعلي بشكل كبير على تصميم مجاري الهواء، وضغط المروحة، والمنطقة المفتوحة للأرفف. ولذلك، فإن الوحدة التي تحمل علامة "تدفق الهواء الأفقي" لا تضمن تلقائيًا توزيعًا ثابتًا للهواء عبر كل مستوى رف.

1.2 التطبيقات المناسبة لأفران تدفق الهواء الأفقي

يعد تدفق الهواء الأفقي خيارًا شائعًا للعمليات التي تتضمن مستويات تحميل متعددة. تشمل التطبيقات النموذجية ما يلي:

• تجفيف ومعالجة الدفعات على صواني متعددة أو أرفف شبكية، مثل المكونات الإلكترونية والأجزاء المعدنية الصغيرة والمكونات البلاستيكية.
• المعالجة الحرارية لقطع العمل المسطحة أو الشبيهة بالصفائح الموضوعة أفقيًا، بما في ذلك ألواح ثنائي الفينيل متعدد الكلور، ومواد الأفلام، وأجزاء الختم المعدنية.
• العمليات التي تتطلب اختلافات درجة الحرارة التي يمكن التحكم فيها بين مستويات التحميل المتعددة من خلال التوزيع المتوازن لتدفق الهواء.

لا يكون تدفق الهواء الأفقي مناسبًا تلقائيًا لكل حمل متعدد المستويات. يمكن أن تؤدي قطع العمل المكدسة بإحكام، أو الصواني الصلبة التي لا تحتوي على فتحات تهوية، أو تباعد الرفوف المصمم بشكل سيء إلى إعاقة مسار تدفق الهواء الأفقي والتسبب في اختلافات مفرطة في درجات الحرارة بين المستويات أو عدم كفاية التدفئة في المناطق المحلية.

↑ العودة إلى جدول المحتويات|↑ العودة إلى الأعلى

2. ما هو أفرن تدفق الهواء العمودي?

2.1 كيف يعمل دوران الهواء الساخن العمودي

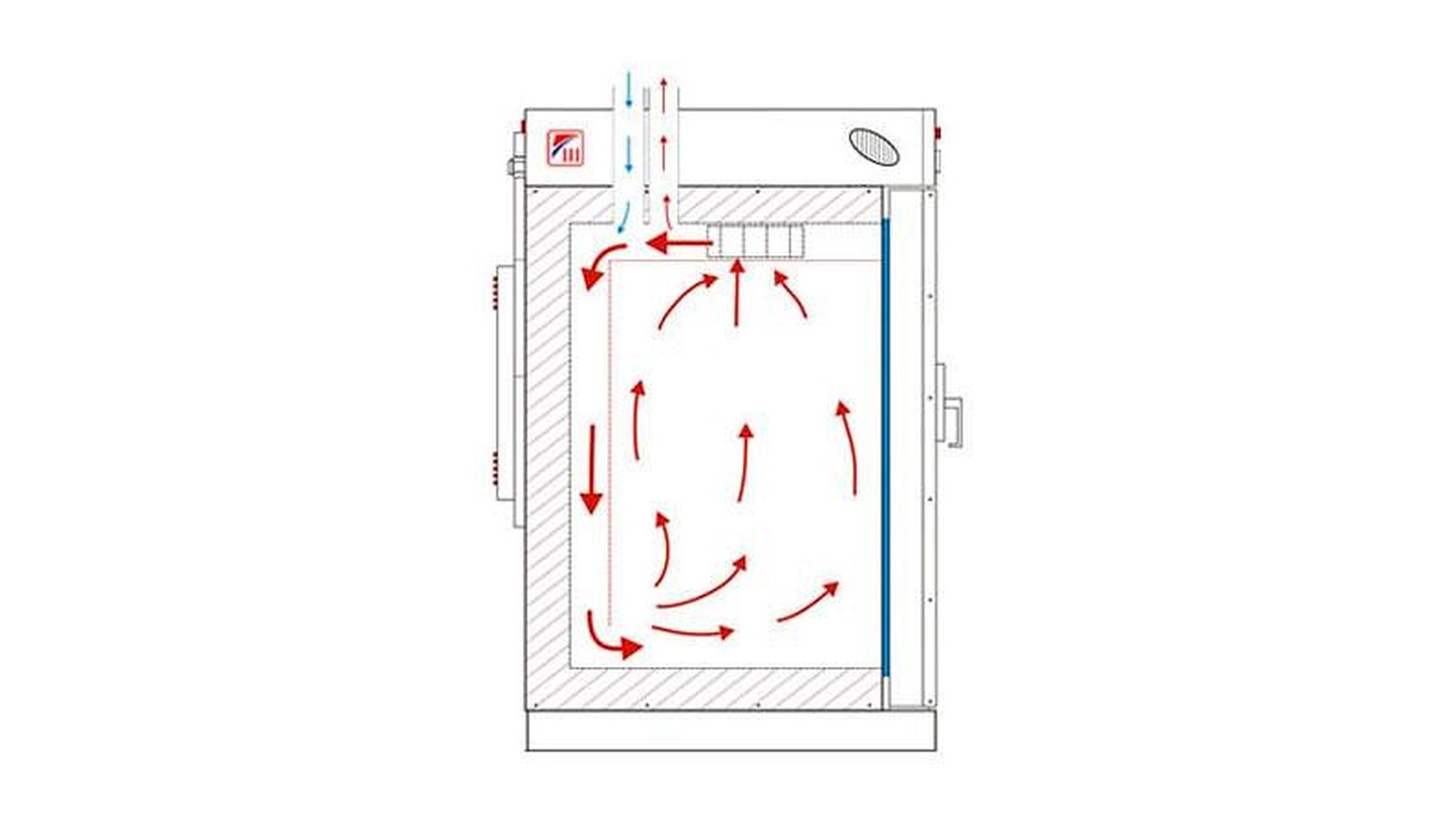

في فرن تدفق الهواء العمودي، يتحرك الهواء الساخن عموديًا عبر الحجرة. الترتيبان الشائعان هما العرض من أعلى إلى أسفل مع عائد سفلي، والعرض من أسفل إلى أعلى مع عائد أعلى. في التصميم من أعلى إلى أسفل، عادة ما يتم تثبيت قاعة توزيع الهواء في الجزء العلوي من الغرفة. يتدفق الهواء الساخن إلى الأسفل عبر منطقة التحميل ويعود إلى الأسفل. في التصميم من أسفل إلى أعلى، يسير تدفق الهواء في الاتجاه المعاكس وقد يستفيد من الميل الطبيعي للهواء الساخن للارتفاع لدعم الحمل الحراري.

على عكس تدفق الهواء الأفقي، يقوم تدفق الهواء العمودي بتوزيع الهواء عبر المقطع العرضي للغرفة. من حيث المبدأ، يمكن للهواء أن يمر عبر الفجوات بين قطع العمل. ومع ذلك، من الناحية العملية، تعتمد النتيجة على تخطيط العرض والإرجاع وترتيب التحميل. يمكن لقطع العمل الصلبة أو الصواني التي لا تحتوي على فتحات تهوية أن تمنع تدفق الهواء. قد يؤدي ذلك إلى حدوث اضطراب حول أسطح قطعة العمل ويقلل من كفاءة نقل الحرارة.

2.2 التطبيقات المناسبة لأفران تدفق الهواء العمودي

غالبًا ما يكون تدفق الهواء العمودي خيارًا جيدًا عندما يسمح الحمل للهواء بالمرور عبره. تشمل التطبيقات النموذجية ما يلي:

• تجفيف المواد ذات نفاذية الهواء الجيدة على الرفوف المثقبة أو التركيبات الشبكية، خاصة في ترتيبات التحميل ذات الطبقة الواحدة أو ذات الطبقة المنخفضة.
• تجفيف ومعالجة قطع العمل المعلقة، مثل الأجزاء الموجودة على خطافات الطلاء والمكونات المطلية بالكهرباء ومنتجات الأسلاك.
• معالجة الأجزاء ذات الممرات الداخلية أو الهياكل المفتوحة، حيث يمكن أن يدخل تدفق الهواء إلى قطعة العمل ويساعد على تسخين الأسطح الداخلية والخارجية.

يمكن للصواني الصلبة وقطع العمل المسطحة المكدسة بكثافة أن تمنع تدفق الهواء الرأسي. في هذه الحالات، قد يكون أداء التصميم الرأسي أسوأ من النظام الأفقي المصمم جيدًا. لا تقم باختيار الفرن بناءً على افتراض أن تدفق الهواء العمودي يوفر دائمًا اختراقًا أفضل.

↑ العودة إلى جدول المحتويات|↑ العودة إلى الأعلى

3. الاختلافات الرئيسية بين أفران تدفق الهواء الأفقي والرأسي

3.1 ما هو نمط تدفق الهواء الذي يوفر توحيدًا أفضل لدرجة الحرارة؟

يتم تحديد تجانس درجة الحرارة من خلال عدة عوامل متفاعلة، بما في ذلك حجم تدفق الهواء، وضغط الهواء، وتصميم مجاري الهواء، وطاقة التسخين، وأداء العزل، وتكوين الحمل. ولا يتم تحديده من خلال اتجاه تدفق الهواء وحده.

من المفاهيم الخاطئة الشائعة أن تدفق الهواء الرأسي ينتج دائمًا تجانسًا أفضل. إذا كان الحمل لا يسمح للهواء بالمرور بسهولة، فقد يؤدي تدفق الهواء الرأسي إلى إنشاء مساحات كبيرة مع تدفئة غير كافية. يمكن أن تكون فروق درجات الحرارة الناتجة أكبر من تلك الموجودة في فرن تدفق الهواء الأفقي المصمم بشكل صحيح. الطريقة الأكثر موثوقية لتقييم التوحيد هي مراجعة بيانات اختبار انتظام درجة الحرارة التي تم الحصول عليها في ظل ظروف التحميل الحقيقية المحاكاة، بدلاً من الاعتماد على ملصق تدفق الهواء وحده.

3.2 ما هو التصميم الذي يوفر كفاءة تجفيف أعلى؟

كما لا يمكن الحكم على كفاءة التجفيف من خلال اتجاه تدفق الهواء وحده. يتطلب التجفيف إزالة الرطوبة أو المواد المتطايرة واستنفادها من الغرفة. بالإضافة إلى نقل الحرارة، يتأثر الأداء بمساحة سطح قطعة العمل، وكثافة التحميل، وتدفق هواء العادم، ونسبة الهواء النقي.

بالنسبة للمواد التي تسمح للهواء بالمرور بسهولة، قد يؤدي تدفق الهواء العمودي إلى تحسين نقل الحرارة السطحية وتقصير وقت التجفيف. بالنسبة لقطع العمل الصلبة المحملة بكثافة على أرفف متعددة، قد يوفر تدفق الهواء الأفقي اتصالًا أكثر اتساقًا للهواء الساخن عند كل مستوى ويحقق كفاءة إجمالية أفضل. إن الادعاءات حول التصميم الأكثر كفاءة لا تكون ذات معنى إلا عند النظر إليها في سياق العملية الفعلية.

↑ العودة إلى جدول المحتويات|↑ العودة إلى الأعلى

4. كيفية اختيار نمط تدفق الهواء لقطع العمل الخاصة بك

4.1 المنتجات المحملة على أرفف متعددة

بالنسبة لإنتاج الدفعات باستخدام صواني أو مستويات أرفف متعددة، عادةً ما يكون فرن تدفق الهواء الأفقي يستحق التفكير أولاً. تحقق مما إذا كانت الأرفف تترك مساحة كافية لحركة الهواء، وما إذا كانت الصواني بها فتحات تهوية، وما إذا كانت المسافة بين الأرفف تتوافق مع ترتيب مخرج تدفق الهواء.

إذا كانت قطع العمل مكدسة عاليًا أو كان كل رف يحمل حمولة كثيفة، فاطلب من الشركة المصنعة بيانات توزيع سرعة تدفق الهواء بين المستويات. ويساعد ذلك على تقليل مخاطر الاختلافات المفرطة في درجات الحرارة بين الرفوف العلوية والسفلية أو عدم تسخين الأجزاء بشكل كافٍ على المستوى السفلي.

4.2 الأجزاء المعلقة والتركيبات المفتوحة

بالنسبة لقطع العمل المعلقة، والتركيبات المفتوحة، والمنتجات المحملة بالشبكات، قم بتقييم تصميم تدفق الهواء العمودي. النظر في الاتجاه والتباعد بين قطع العمل. يكون اختراق الهواء أفضل بشكل عام عندما يكون مستوى قطعة العمل موازيًا لتدفق الهواء؛ إذا تم وضع قطعة العمل عبر تدفق الهواء وعرقلته، فقد يلزم تغيير ترتيب التعليق أو النظر في تصميم تدفق الهواء الأفقي.

بالنسبة لبعض العمليات الخاصة، يمكن أيضًا تقييم ترتيب تدفق الهواء الجانبي والعلوي المدمج لتوفير التدفئة لكل من الأسطح والمناطق الداخلية لقطع العمل.

4.3 قطع العمل الكبيرة أو غير المنتظمة الشكل

بالنسبة للأجزاء كبيرة الحجم أو غير منتظمة الشكل، قد لا يكون اتجاه تدفق الهواء الواحد كافيًا لتلبية متطلبات التجانس. قد تحتاج مجاري الهواء إلى التخصيص. تشمل التدابير المحتملة ما يلي:

• إضافة لوحات توجيهية أو منافذ هواء إضافية حيث تعيق أجزاء من الحمولة تدفق الهواء.
• استخدام مزيج من تدفق الهواء الأفقي والرأسي عندما تشغل قطع العمل معظم الحجرة وتترك مساحة محدودة للتدوير.
• إجراء محاكاة تدفق الهواء أو اختبار النموذج الأولي مسبقًا للأحمال المعقدة بشكل خاص.

4.4 ملفات المحرك والمكونات الكهربائية

لتجفيف ومعالجة ملفات المحرك بعد تشريب الورنيش، يجب أن يأخذ اختيار الفرن في الاعتبار ترتيب الملف وكثافة التحميل ومتطلبات العملية - وليس فقط درجة الحرارة المحددة.

إذا تم وضع الملفات بشكل مسطح على صواني في طبقات متعددة، فإن تدفق الهواء الأفقي يمكن أن يساعد في تسخين كل مستوى باستمرار أثناء حمل المواد المتطايرة التي تم إطلاقها أثناء العملية. إذا كانت الملفات معلقة، فقد يمر تدفق الهواء العمودي بشكل أكثر فعالية من خلال الفجوات بين اللفات، مما يدعم التسخين والمعالجة لكل من المناطق الداخلية والخارجية. لا يوجد نمط واحد لتدفق الهواء يكون إلزاميًا لجميع عمليات لفائف المحرك. المفتاح هو التأكد من وصول الهواء المتحرك إلى الأسطح التي تحتاج إلى تسخين.

فرن تجفيف المحرك لمكونات المحرك الكهربائي وتجفيف الملفات

↑ العودة إلى جدول المحتويات|↑ العودة إلى الأعلى

5. كيفية التحقق من أداء تدفق هواء الفرن قبل الشراء

5.1 اطلب تقرير اختبار تجانس درجة الحرارة مع شروط الاختبار المحددة

عند طلب بيانات توحيد درجة الحرارة من الشركة المصنعة، تأكد من أربعة تفاصيل: حالة الحمل أثناء الاختبار، والمواقع وعدد نقاط القياس، ودرجة الحرارة المحددة ووقت التثبيت، ومعيار الاختبار المستخدم.

إن رقم التوحيد بدون شروط اختبار موثقة له قيمة محدودة. قد تختلف النتائج التي يتم الحصول عليها في غرفة فارغة بشكل كبير عن الأداء تحت حمل الإنتاج الكامل.

5.2 اختبر الفرن في ظل ظروف تشغيل محاكاة

كلما أمكن، اختبر الفرن بقطع عمل فعلية أو بحمل محاكاة يعكس ظروف الإنتاج. أثناء الاختبار:

• قم بقياس درجات الحرارة الفعلية لقطعة العمل في مواضع مختلفة للغرفة ومستويات الرف بدلاً من الاعتماد فقط على شاشة وحدة التحكم.
• تحقق من الزوايا والحواف والمناطق المسدودة للتأكد من عدم وجود تدفئة كافية.
• تأكد من أن الفرن يمكن أن يصل إلى درجة حرارة العملية المطلوبة خلال فترة زمنية مقبولة عند تحميله بالكامل.

5.3 التحقق من التوازن بين العادم والمكياج والهواء المعاد تدويره

إذا أطلقت العملية رطوبة أو مذيبات عضوية أو أبخرة طلاء أو ورنيش أو مواد متطايرة أخرى، فيجب تقييم نظام العادم. يجب أن يكون تدفق الهواء المعاد تدويره، وتدفق هواء العادم، وهواء المكياج النقي متوازنًا بشكل صحيح.

يمكن أن يؤدي عدم كفاية العادم إلى تراكم المواد المتطايرة في الغرفة، مما يقلل من كفاءة التجفيف ويخلق مخاطر محتملة على السلامة. يمكن أن يؤدي العادم الزائد إلى إهدار الحرارة وإبطاء ارتفاع درجة الحرارة وزيادة استهلاك الطاقة. يجب أن يأخذ مقترح المعدات المصمم جيدًا في الاعتبار كمية المواد المتطايرة الصادرة عن العملية وتوفير معلمات العادم المناسبة وترتيبات تدفق الهواء.

↑ العودة إلى جدول المحتويات|↑ العودة إلى الأعلى

6. هل يمكن تخصيص الأفران الصناعية بتصميمات مختلفة لتدفق الهواء؟

غالبًا ما يتم تخصيص الأفران الصناعية لتلبية متطلبات الإنتاج المحددة، ويمكن تصميم ترتيبات تدفق الهواء وفقًا لذلك. تبدأ العملية عمومًا بأبعاد قطعة العمل وشكلها وكثافة التحميل لتحديد اتجاه تدفق الهواء المناسب وبنية القناة. يتم بعد ذلك اختيار المروحة ونظام التسخين وتكوين التحكم بناءً على القدرة الإنتاجية ومعدل التسخين ومتطلبات التحكم في درجة الحرارة. بالنسبة للأحمال المعقدة، يمكن تقييم خيارات تدفق الهواء الأفقي والرأسي والمدمج.

تقدم شركة Dongguan Xinyuanda Machinery Equipment Co., Ltd. حلول الفرن الصناعي المخصصة، بما في ذلك تصميم تدفق الهواء على أساس قطع العمل المختلفة ومتطلبات العملية. إذا لم تكن متأكدًا من التكوين المناسب، شارك معنا تفاصيل قطعة العمل ومواصفات العملية. يمكن لفريقنا أن يوصي بتكوين المعدات لتطبيقك.
